ARMADI INOX PER L'INDUSTRIA PORTA CIECA

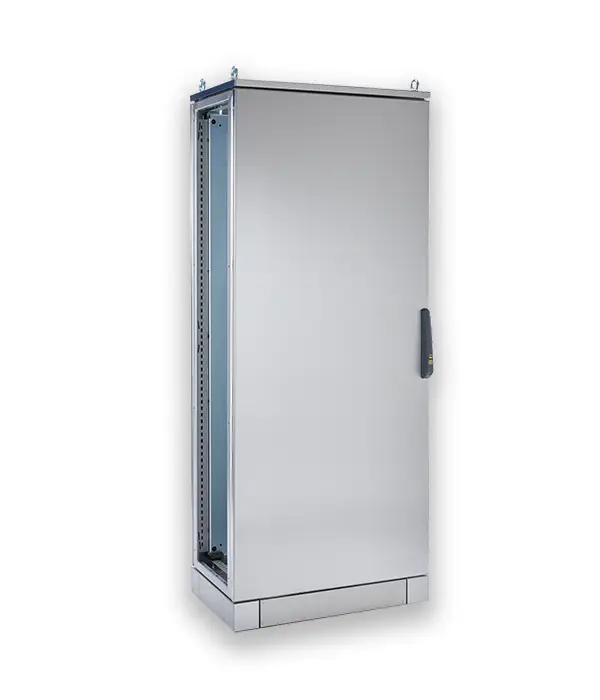

Armadi inox componibili per l’industria – porta cieca “EGO”

SERIE EMP – porta cieca “EGO”

Realizzato in acciaio inox AISI 304L (Wnr 1.4307).
Telaio a tralicci, spessore 20/10, ripiegati e preforati e completamente pannellabile su tutti i lati.
Porta frontale reversibile.
Finitura esterna satinato fine tipo Scotch-brite.
Piastra di cablaggio in lamiera zincata sp=25/10 scorrevole in profondità con superficie di cablaggio aumentata, sistema di inserimento su slitte e dispositivo di fissaggio rapido nella posizione definitiva.
Pannello posteriore e sovratetto superiore asportabili.
Guarnizione di tenuta poliuretanica a stesura robotizzata.
Sistema di sollevamento a golfari.
Esecuzione ad 1 porta per larghezze sino a 1000 mm
2 porte con chiusura al centro con montante centrale asportabile per larghezze 1200 mm e 1600 mm.

Materiale: AISI 316L (Wnr 1.4404).
Forature: a disegno su porta, tetto, fianchi.
Dimensioni: speciali.
Guarnizione: silicone.

Codice	DIMENSIONI NOMINALI			N°PORTE	DIMENSIONI MAX.		DIM.UTILI INGRESSO FRONTE		DIM.PIASTRA DI FONDO COMPRESA		DIM.FORATURA PORTA FRONTALE		DIMENSIONI PORTA FRONTALE		DIMENSIONI AREA FORATURA PANNELLO LATERALE		P.UTILE INSER. LAT. PIASTRA	PIASTRA -PORTA INSER. FRONT. PIASTRA	DIM. FORATURA FLANGIA INFERIORE
	L	H	P		LM	HM	L1	H1	L2	H2	L3	H3	L4	H4	H5	P5	P7	P8	L9	P9
EMP6018050	600	1800	500	1	605	1827	504	1700	500	1700	440	1600	602	1790	1685	325	305	435	355	310
EMP6020060	600	2000	600	1	605	2027	504	1900	500	1900	440	1800	602	1990	1885	425	405	535	355	410
EMP8018050	800	1800	500	1	805	1827	704	1700	700	1700	640	1600	802	1790	1685	325	305	435	555	310
EMP8018060	800	1800	600	1	805	1827	704	1700	700	1700	640	1600	802	1790	1685	425	405	535	555	410
EMP8018080	800	1800	800	1	805	1827	704	1700	700	1700	640	1600	802	1790	1685	625	605	735	555	610
EMP8020050	800	2000	500	1	805	2027	704	1900	700	1900	640	1800	802	1990	1885	325	305	435	555	310
EMP8020060	800	2000	600	1	805	2027	704	1900	700	1900	640	1800	802	1990	1885	425	535	435	555	410
EMP8020080	800	2000	800	1	805	2027	704	1900	700	1900	640	1800	802	1990	1885	625	605	735	555	610

Codice	DIMENSIONI NOMINALI			N°PORTE	DIMENSIONI MAX.		DIM.UTILI INGRESSO FRONTE		DIM.PIASTRA DI FONDO COMPRESA		DIM.FORATURA PORTA FRONTALE		DIMENSIONI PORTA FRONTALE		DIMENSIONI AREA FORATURA PANNELLO LATERALE		P.UTILE INSER. LAT. PIASTRA	PIASTRA -PORTA INSER. FRONT. PIASTRA	DIM. FORATURA FLANGIA INFERIORE
	L	H	P		LM	HM	L1	H1	L2	H2	L3	H3	L4	H4	H5	P5	P7	P8	L9	P9
EMP12018050	1200	1800	500	2 SM*	1210	1827	1109	1700	1105	1700	440	1600	602	1790	1685	325	305	435	365	310
EMP12020060	1200	2000	600	2 SM*	1210	2027	1109	1900	1105	1900	440	1800	602	1990	1885	425	405	535	365	410
* 2SM = 2 porte indipendenti senza montante centrale asportabile (IP66-IP69K-IK10)

Codice	DIMENSIONI NOMINALI			N°PORTE	DIMENSIONI MAX.		DIM.UTILI INGRESSO FRONTE		DIM.PIASTRA DI FONDO COMPRESA		DIM.FORATURA PORTA FRONTALE		DIMENSIONI PORTA FRONTALE		DIMENSIONI AREA FORATURA PANNELLO LATERALE		P.UTILE INSER. LAT. PIASTRA	PIASTRA -PORTA INSER. FRONT. PIASTRA	DIM. FORATURA FLANGIA INFERIORE
	L	H	P		LM	HM	L1	H1	L2	H2	L3	H3	L4	H4	H5	P5	P7	P8	L9	P9
EMP16018050	1600	1800	500	2 CM**	1610	1827	1509	1700	1505	1700	640	1600	802	1790	1685	325	305	435	565	310
EMP16018060	1600	1800	600	2 CM**	1610	1827	1509	1700	1505	1700	640	1600	802	1790	1685	425	405	535	565	410
EMP16018080	1600	1800	800	2 CM**	1610	1827	1509	1700	1505	1700	640	1600	802	1790	1685	625	605	735	565	610
EMP16020050	1600	2000	500	2 CM**	1610	2027	1509	1900	1505	1900	640	1800	802	1990	1885	325	305	435	565	310
EMP16020060	1600	2000	600	2 CM**	1610	2027	1509	1900	1505	1900	640	1800	802	1990	1885	425	405	535	565	410
EMP16020080	1600	2000	800	2 CM**	1610	2027	1509	1900	1505	1900	640	1800	802	1990	1885	625	605	735	565	610
* 2CM = 2 porte indipendenti con montante centrale asportabile (IP66-IP69K-IK10)

VERSIONI A RICHIESTA

Codice	DIMENSIONI NOMINALI			N°PORTE	DIMENSIONI MAX.		DIM.UTILI INGRESSO FRONTE		DIM.PIASTRA DI FONDO COMPRESA		DIM.FORATURA PORTA FRONTALE		DIMENSIONI PORTA FRONTALE		DIMENSIONI AREA FORATURA PANNELLO LATERALE		P.UTILE INSER. LAT. PIASTRA	PIASTRA -PORTA INSER. FRONT. PIASTRA	DIM. FORATURA FLANGIA INFERIORE
	L	H	P		LM	HM	L1	H1	L2	H2	L3	H3	L4	H4	H5	P5	P7	P8	L9	P9
EMP12018050CM	1200	1800	500	2 CM**	1210	1827	1109	1700	1105	1700	440	1600	602	1790	1685	325	305	435	365	310
EMP12020060CM	1200	2000	600	2 CM**	1210	2027	1109	1900	1105	1900	440	1800	602	1990	1885	425	405	535	365	410
2CM = 2 porte indipendenti con montante centrale asportabile (IP66-IP69K-IK10)
