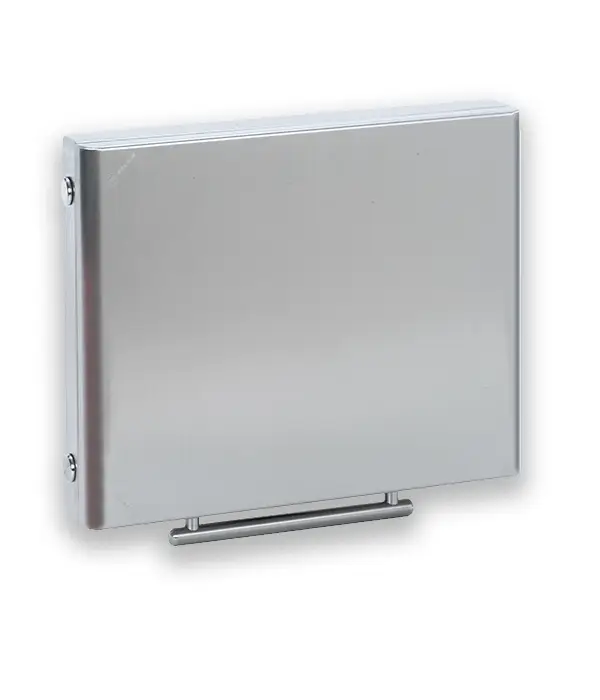

PENSILI DI COMANDO per interfaccia operatore

SERIE KCS “SKIN”

  • Realizzata in acciaio inox AISI 304L (Wnr 1.4307).
  • Finitura esterna Satinato fine tipo Scotch-brite.
  • Da utilizzarsi in abbinamento al sistema di bracci portanti serie “T” con relativi giunti rotanti e fissi.
  • Predisposizione per il supporto con braccio Ø 48 mm e Ø60 mm.
  • Il montaggio del braccio è possibile con supporto del braccio nel lato inferiore o superiore.
  • Porta apribile a max 120° con cerniere interne e serrature laterali a doppia aletta in acciaio inox.
  • Guarnizione di tenuta poliuretanica a stesura robotizzata.
  • Maniglia
  • Spessori lamiera di corpo e porta da 12/10 mm a 15/10 mm in funzione delle dimensioni.
  • I modelli KC403015, KC453515 e KCS403010, KCS453510 sono predisposti per bracci di supporto con diametro 48 mm.
  • I modelli KC504015, KC505015, KC604015, KC605010 e KCS504010, KCS505010, KCS604010, KCS605010 sono predisposti per bracci di supporto diametro 60 mm.

PLUS A RICHIESTA PER PERSONALIZZAZIONE

Materiale: AISI 316L (Wnr 1.4404)
Forature: a disegno
Dimensioni: speciali
Guarnizione: silicone

CodiceDIMENSIONI ESTERNECARATTERISTICHE
LHPN. punti di chiusuraN. maniglieMensole
KCS40301040030010011 inferioreper giunto Ø 48
KCS45351045035010011 inferioreper giunto Ø 48
KCS50401050040010021 inferioreper giunto Ø 60
KCS50501050050010022 laterialiper giunto Ø 60
KCS60401060040010021 inferioreper giunto Ø 60
KCS60501060050010022 laterialiper giunto Ø 60
