ARMADI PER L'INDUSTRIA PORTA FRONTALE TRASPARENTE

Armadi inox componibili per l’industria – porta frontale trasparente

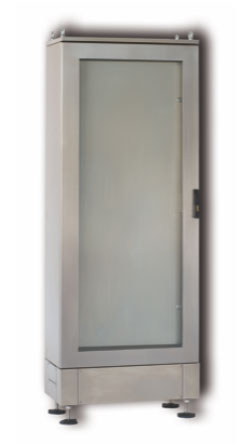

SERIE EML – porta frontale trasparente

Realizzato in acciaio inox AISI 304L (Wnr 1.4307).
Telaio a tralicci, spessore 20/10, ripiegati e preforati e completamente pannellabile su tutti i lati.
Porta frontale reversibile con pannello trasparente in LEXAN antiurto e anti UV.
Finitura esterna satinato fine tipo Scotch-brite medio.
Piastra di cablaggio in lamiera zincata sp=25/10 scorrevole in profondità con superficie di cablaggio aumentata, sistema di inserimento su slitte e dispositivo di fissaggio rapido nella posizione definitiva.
Pannello posteriore e sovratetto superiore asportabili.
Guarnizione di tenuta poliuretanica a stesura robotizzata.
Sistema di sollevamento a golfari.
Esecuzione a una porta per larghezze sino a 1000 mm.
I modelli con Larghezza 1200 e 1600 mm sono realizzati con due porte indipendenti con montante centrale asportabile.

Materiale: AISI 316L (Wnr 1.4404).
Forature: a disegno su tetto, fianchi.
Dimensioni: speciali.
Guarnizione: silicone.

Codice	DIMENSIONI NOMINALI			N°PORTE	DIMENSIONI MAX.		DIM. PANNELLO TRASP. PORTA		DIM.CONTROPORTA INTERNA		DIM.UTILI INGRESSO FRONTE		DIM.PIASTRA DI FONDO COMPRESA		DIMENSIONI PORTA FRONTALE		DIMENSIONI AREA FORATURA PANNELLO LATERALE		P.UTILE INSER. LAT. PIASTRA	PIASTRA -PORTA INSER. FRONT. PIASTRA	DIM. FORATURA FLANGIA INFERIORE
	L	H	P		LM	HM	LV	HV	LK	HK	L1	H1	L2	H2	L4	H4	H5	P5	P7	P8	L9	P9
EML6018050	600	1800	500	1	605	1827	400	1560	495	1690	504	1700	500	1700	602	1790	1685	325	305	435	355	310
EML6020060	600	2000	600	1	605	2027	400	1760	495	1890	504	1900	500	1900	602	1990	1885	425	405	535	355	410
EML8018050	800	1800	500	1	805	1827	600	1560	695	1690	704	1700	700	1700	802	1790	1685	325	305	435	555	310
EML8018060	800	1800	600	1	805	1827	600	1560	695	1690	704	1700	700	1700	802	1790	1685	425	405	535	555	410
EML8018080	800	1800	800	1	805	1827	600	1560	695	1690	704	1700	700	1700	802	1790	1685	625	605	735	555	610
EML8020050	800	2000	500	1	805	2027	600	1760	695	1890	704	1900	700	1900	802	1990	1885	325	305	435	555	310
EML8020060	800	2000	600	1	805	2027	600	1760	695	1890	704	1900	700	1900	802	1990	1885	425	535	435	555	410
EML8020080	800	2000	800	1	805	2027	600	1760	695	1890	704	1900	700	1900	802	1990	1885	625	605	735	555	610

Codice	DIMENSIONI NOMINALI			N°PORTE	DIMENSIONI MAX.		DIM. PANNELLO TRASP. PORTA		DIM.CONTROPORTA INTERNA		DIM.UTILI INGRESSO FRONTE		DIM.PIASTRA DI FONDO COMPRESA		DIMENSIONI PORTA FRONTALE		DIMENSIONI AREA FORATURA PANNELLO LATERALE		P.UTILE INSER. LAT. PIASTRA	PIASTRA -PORTA INSER. FRONT. PIASTRA	DIM. FORATURA FLANGIA INFERIORE
	L	H	P		LM	HM	LV	HV	LK	HK	L1	H1	L2	H2	L4	H4	H5	P5	P7	P8	L9	P9
EML12018050	1200	1800	500	2 CM***	1210	1827	400	1560	495	1690	1109	1700	1105	1700	602	1790	1685	325	305	435	365	310
EML12020060	1200	2000	600	2 CM***	1210	2027	400	1760	495	1890	1109	1900	1105	1900	602	1990	1885	425	405	535	365	410
EML16018050	1600	1800	500	2 CM***	1610	1827	600	1560	695	1690	1509	1700	1505	1700	802	1790	1685	325	305	435	565	310
EML16018060	1600	1800	600	2 CM***	1610	1827	600	1560	695	1690	1509	1700	1505	1700	802	1790	1685	425	405	535	565	410
EML16018080	1600	1800	800	2 CM***	1610	1827	600	1560	695	1690	1509	1700	1505	1700	802	1790	1685	625	605	735	565	610
EML16020050	1600	2000	500	2 CM***	1610	2027	600	1760	695	1890	1509	1900	1505	1900	802	1990	1885	325	305	435	565	310
EML16020060	1600	2000	600	2 CM***	1610	2027	600	1760	695	1890	1509	1900	1505	1900	802	1990	1885	425	405	535	565	410
EML16020080	1600	2000	800	2 CM***	1610	2027	600	1760	695	1890	1509	1900	1505	1900	802	1990	1885	625	605	735	565	610
* 2CM = 2 porte indipendenti con montante centrale asportabile (IP66-IP69K-IK10)																	#colspan##colspan#
