FICHA TÉCNICA SERIE CHD
SOLICITAR DIBUJO 3D

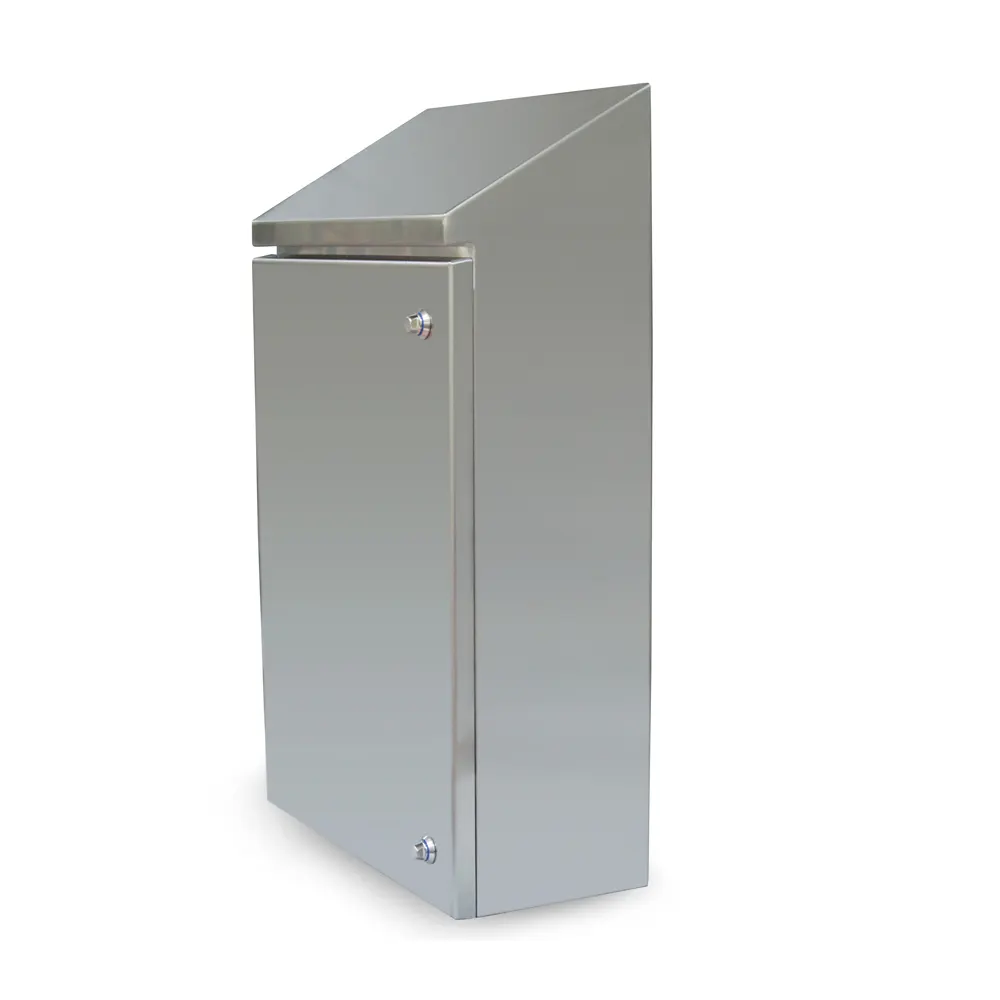

LINEA DE CAJAS CON HIGIENE AUMENTADA

SERIE CHD

  • Realizaciones con acero AISI 304L (Wnr 1.4307);
  • Tejadillo integrado al cuerpo de la caja y inclinado a 30° hacia el frente;
  • Acabado superficial con rugosidad muy baja RA < 0.3 micron;
  • Sin insertos/orificios traseros;
  • Puertas con bordes inclinados y con bisagras internas (posición estándar de las bisagras en el lato izquerdo –  a solicitud reversible);
  • Junta de estanquidad de poliuretano aplicada por sistema robotizado;
  • Cerraduras higiénicas (1 o 2 en functión de las dimensiones);
  • Placa de montaje en chapa galvanizada.

PLUS BAJO PEDIDO

Materiales: AISI 316L (Wnr 1.4404)
Dimensiones: especiales

Código Art.DIMENSIONES EXTERNASPLACA DE MONTAJECARACTERĺSTICAS
AHPHTXYN° PUNTOS DE CIERREN° PUNOS DE APOYO PLACAN° BISAGRASDISTANCIA ENTRE EJES (I)
CHD253021250300210460190266142220
CHD383821380380210540320346142300
CHD386021380600210760320566242520
CHD454521450450210610390416242370
CHD456021450600210760390566242520
CHD606021600600210760540566242520
CHD604525600450250635566390242370
CHD606025600600250785540566242520
CHD806030800600300815740566263520
CHD8080308008003001015740766263720
CHD801003080010003001215740966263920
CHD80120308001200300141574011662631120

ACCESORIOS COMPATIBLES
