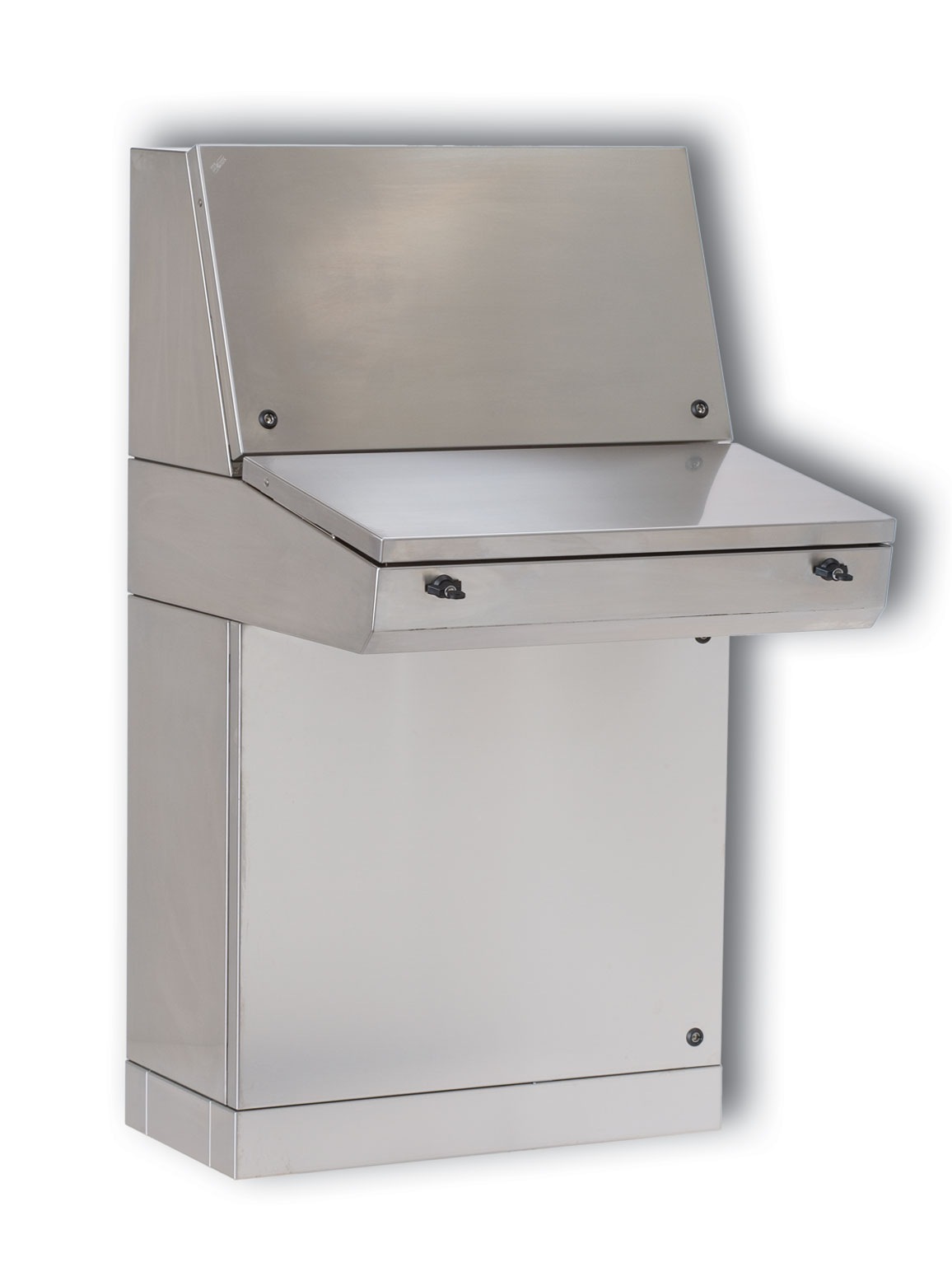

DICHTEN SCHALTPULT AUS EDELSTAHL für elektrische Schalttafeln – 3 Teilen

SERIE LE

  • Selbsttragender Rahmen aus 3 untereinander verschraubten Teilen (unten, in der Mitte und oben).

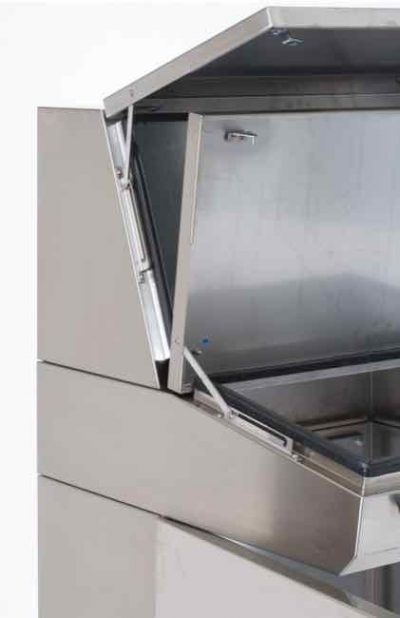

  • 1 obere geneigte Pultfläche mit Scharnieren, die über Gasdruckfeder oder Stützstangen von unsen nach oben geöffnet werden können.
  • 1 geneigte Pultfläche in der Mitte mit Scharnieren, die über mit Gasdruckfeder oder Stützstangen von unsen nach oben geöffnet werden können.
  • 1 reversible unteren Tür (2 ohne Mittelstrebe, Breite 1200), mit 120°-Scharnier zu öffnen.
  • 2 Verkabelungsplatten aus warmverzinktem Blech, das an der Rückseite mit Edelstahl-Gewindestiftschrauben befestigt ist.
  • 1 dichte Kabelführungsplatte auf Boden zwischen Schaltpultkörper und Sockel (2, Breite 1200).
  • 1 zerlegbarer Sockel H=100 mm (kann mit anderen Sockelarten ausgetauscht werden).
  • Erdungsstiftschrauben auf allen abnehmbaren Teilen entsprechend geltenden Vorschriften.
  • Polyurethandichtung oder EPDM-Dichtung

ZUSÄTZLICHE MÖGLICHKEITEN AUF ANFRAGE

  • Bohrungen nach Zeichnung auf Tür, Dach, Seiten.
  • Widerstandsfähige Silikondichtungen für einen Temperaturbereich von -50°C bis +120°C.
  • Sonderabmessungen.
  • Bau aus AISI 316L oder anderen Spezialstählen.
  • Allgemeines oder spezifisches Zubehör.
CodiceDIMENSIONIN. PORTE SUPERIORE + INFERIOREDIMENSIONI PIASTRE DI CABLAGGIO COMPRESE
LH (con zoccolo)PL1H1H2
LE801454080014504001+1+1727647400
LE10014540100014504001+1+1927647400
LE12014540120014504001+1+11080600400
