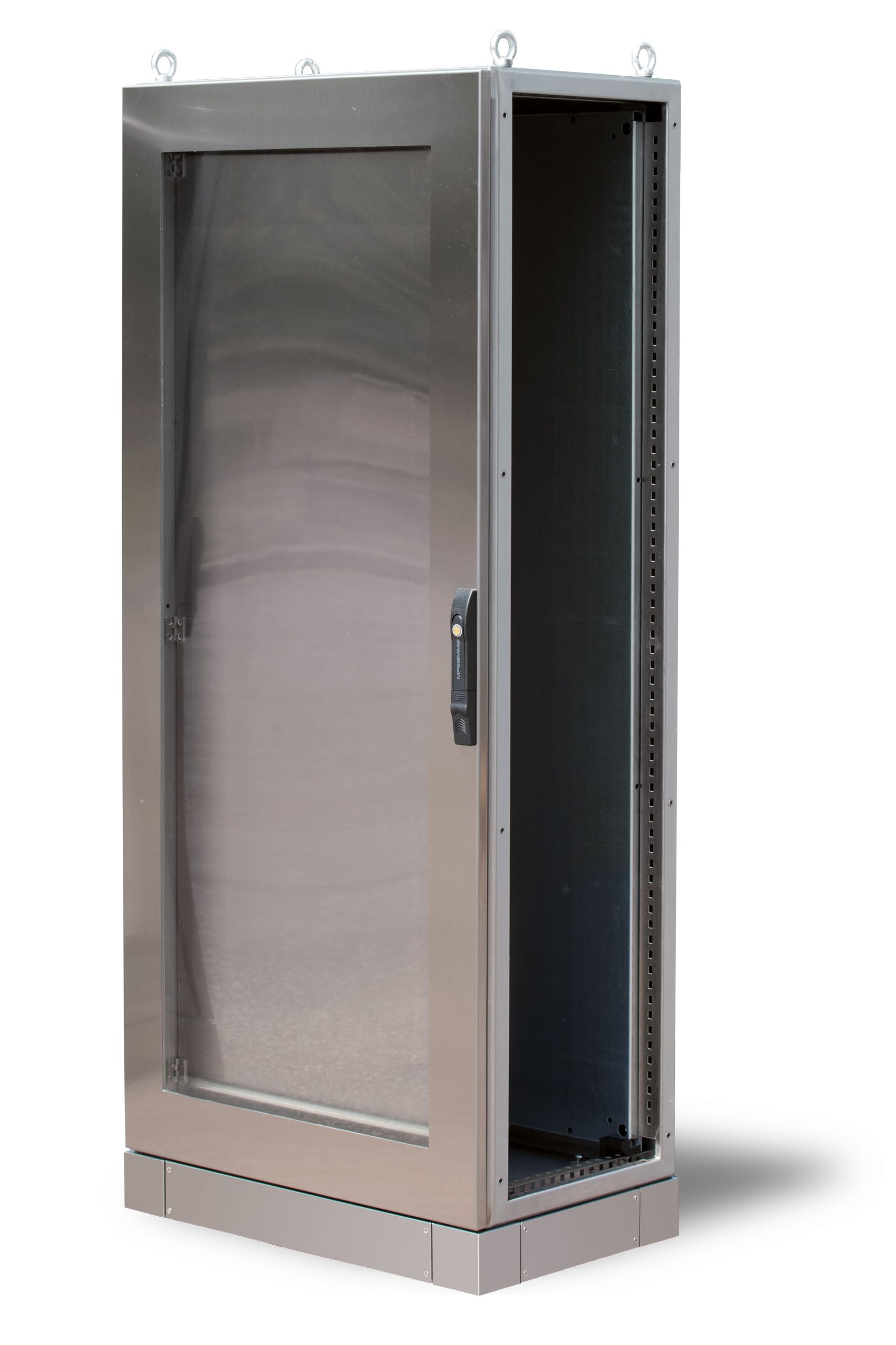

MODULARE SCHRӒNKE aus Edelstahl “SPEED” MIT TRANSPARENTER TÜR

SERIE SLD

  • Gefertigt aus Edelstahl AISI 304L (Wnr 1.4307)
  • Gitterwerkrahmen St.=20/10 gebogen und gelocht in Abständen von 25 mm, kann auf nur auf den Seiten verkleidet werden.
  • Keine durchgehende Bohrungen sorgen für eine perfekte Dichtigkeit.
  • Oberflächen Feinschliff SATINIERT, Scotch-Brite Medium.

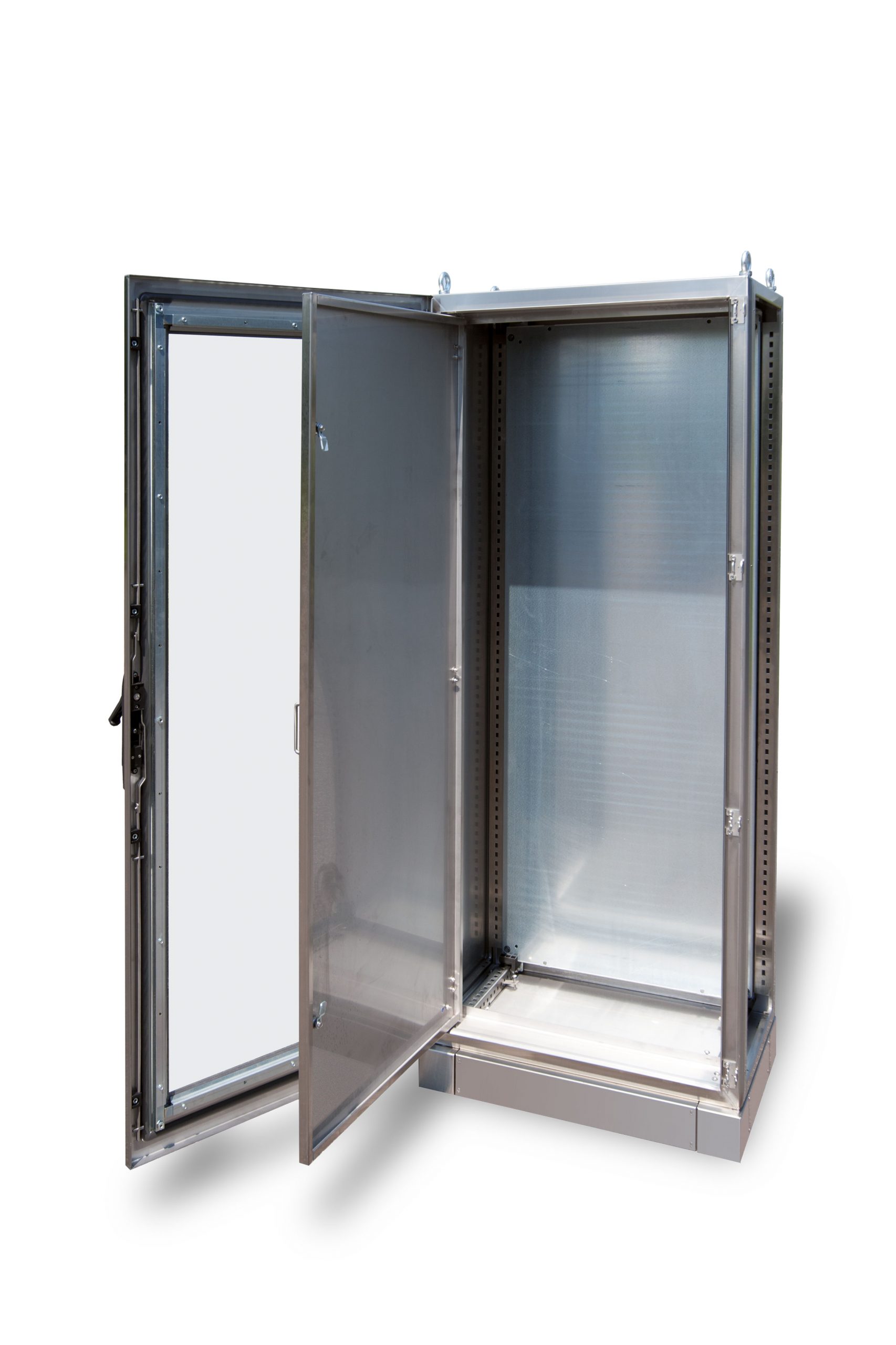

  • Umkehrbare Vordertür mit einer robusten,stoßfesten, transparenten Sichtfenster aus LEXAN, die mit einer klebenden Dichtung und einem mechanischen Blockierungsprofil befestigt wird, um eine lange Betriebsdauer zu gewährleisten und zwar unter jeder Anwendungsbedingung.
  • Vordertür umkehrbar und mit mindestens 120° Öffnung mit 4 Innenscharnieren aus Edelstahl, ergonomischem Griff aus Polyamid mit Einsätzen aus Edelstahl und Doppelblende, 4 Befestigungspunkte, Stäben aus Edelstahl.
  • Verstärkungsrahmen an der Türinnenseite aus robustem Rohr aus verzinktem Kohlenstoffstahl und Lochungen in Abständen von 25 mm DIN zur Befestigung des Zubehörs.
  • Rückwand vollkommen glatt und nicht abnehmbar.
  • Höhere Dach vollkommen glatt und nicht abnehmbar.
  • Abnehmbarer dichter unterer Kabelflansch mit einem Schnellbefestigungs- system.
  • Polyurethan-Dichtung mit an allen zu öffnenden und abnehmbaren Teilen.
  • Schräge Anschlagprofile auf den Dichtungen um das Stauen von Flüssigkeiten zu verhindern.
  • Türen und Verkleidungen/Seitenteile etc. mit entgrateten Kanten für eine verletzungsfreie Sicherheit.
  • Montageplatte aus verzinktem Blech ST =20/10 mm FeZn. Die in der Tiefe bei erhöhter Verkabelungsoberfläche verschiebbar ist.Einsatzsystem auf Gleitschienen und Schnellbefestigungsvorrichtungen für die endgültige Position.
  • Schrauben und externes Zubehör an der Dichtung ganz aus Edelstahl.
  • Erdungsanschluss gemäß den heute gültigen Vorschriften.
  • Hubsystem mit Transportösen (Inklusiv).
  • Ausführung mit 1 Tür für Breiten bis 1000 mm möglich.
  • Ausführungen mit 2 Türen mit Schließungen in der Mitte mit abnehmbarem Mittelsteg für Breiten >1000 mm.
  • In den Versionen mit 2 Türen erfolgt die Schließung in der Mitte, und die Scharniere befinden sich an den Seiten der Struktur Die Türen sind und mit einem erschlusssystem unabhängig ausgestattet.

ZUSÄTZLICHE MÖGLICHKEITEN AUF ANFRAGE

  • Bohrungen nach Zeichnung auf der Tür, der Oberseite,den Seiten.
  • Leitfähige Silikondichtungen für einen Temperaturbereich von – 50°C bis + 120°C.
  • Sonderkonstruktionen nach Kunden Angaben möglich.
  • Bau aus AISI 316L oder anderen Spezialstählen.
  • Allgemeines oder spezifisches Zubehör.
Artikel Nr.Nenn maßAnz. Tür(en)Außen AbmessungenTransparente
Tür
Abmessungen
Abmessungen
der Innentür
ENTRY
USEFUL
DIMENSIONS
Abmessungen
Monatgeplatte
(enthalten)
(INCLUDED)
Vordertür
Abmessungen
Nutzfläche SeitenwandNutztiefe für
die Seiten
Einführung der Montageplatte
Nutztiefe für
die Front
Einführung der Montageplatte
Nutzfläche Bodenflansch
BHTBMHMBVHVBKHKB1H1T2H2B4H4H5T5T7T8B9T9
SLD06018040600180040016051800400156049516905041700500170060217901685250258350366210
SLD06018050600180050016051800400156049516905041700500170060217901685350358450366310
SLD06018060600180060016051800400156049516905041700500170060217901685450458550366410
SLD06020050600200050016052000400176049518905041900500190060219901885350358450366310
SLD06020060600200060016052000400176049518905041900500190060219901885450458550366410
SLD08018040800180040018051800400156069516907041700700170080217901685250258350566210
SLD08018050800180050018051800600156069516907041700700170080217901685350358450566310
SLD08018060800180060018051800600156069516907041700700170080217901685450458550566410
SLD08020050800200050018052000600176069518907041900700190080219901885350358450566310
SLD08020060800200060018052000600176069518907041900700190080219901885450458550566410
SLD10018050100018005001100518008001560895169090417009001700100217901685350358450766310
SLD10018060100018006001100518008001560895169090417009001700100217901685450458550766410
SLD10020050100020005001100520008001760895189090419009001900100219901885350358450766310
SLD10020060100020006001100520008001760895189090419009001900100219901885450458550766410
Artikel Nr.Nenn maßAnz. Tür(en)Außen
Abmessungen
Transparente
Tür
Abmessungen
Abmessungen
der Innentür
ENTRY
USEFUL
DIMENSIONS
Abmessungen
Monatgeplatte
(enthalten)
(INCLUDED)
Vordertür
Abmessungen
Nutzfläche
Seitenwand
Nutztiefe für
die Seiten
Einführung der Montageplatte
Nutztiefe für
die Front
Einführung der Montageplatte
Nutzfläche
Bodenflansch
BHTBMHMBVHVBKHKB1H1B2H2B4H4H5T5T7T8B9T9
SLD120180401200180040021210180040015604951690110917001100170060217901685250258350366210
SLD120180501200180050021210180040015604951690110917001100170060217901685350358450366310
SLD120180601200180060021210180040015604951690110917001100170060217901685450458550366410
SLD120200501200200050021210200040017604951890110919001100190060219901885350358450366310
SLD120200601200200060021210200040017604951890110919001100190060219901885450458550366410

KOMPATIBLEN ZUBEHÖR
